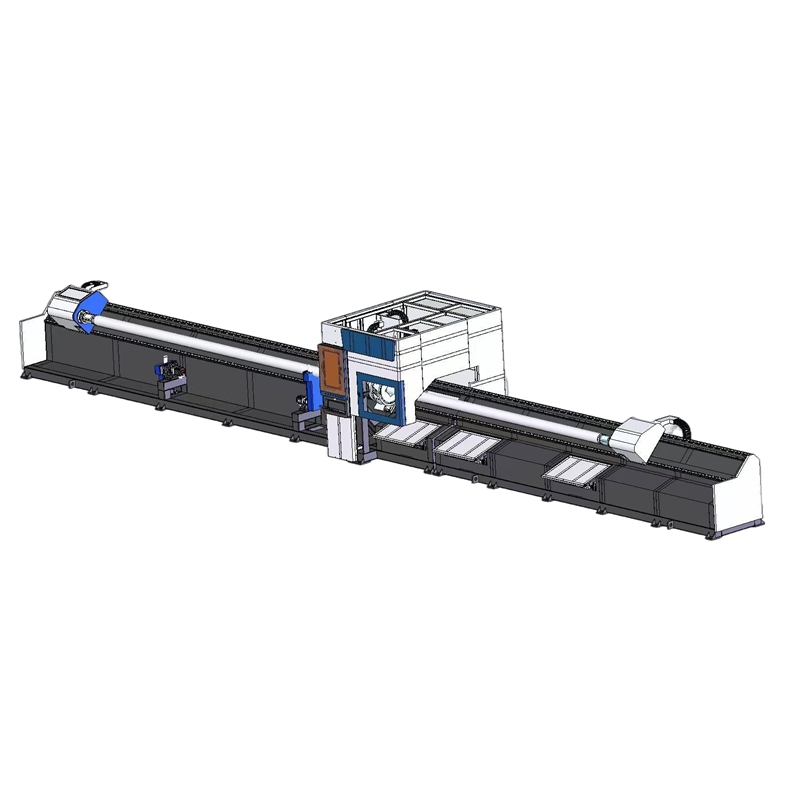

La máquina cortadora de tubos por láser biselada, de triple plato y sin contrapunto, de montaje lateral, es un equipo de procesamiento inteligente especialmente desarrollado para el mecanizado de tubos de alta resistencia. Equipado con una innovadora estructura de sujeción de triple mandril coordinada, un sistema de soporte de seguimiento y tecnología de corte en bisel profesional, realiza un mecanizado de tubos de alta precisión y sin desperdicio. Se aplica ampliamente en la fabricación de estructuras de acero, construcción naval, maquinaria de construcción y otras industrias.
Estructura central y características técnicas
Diseño de triple portabrocas coordinado: el portabrocas delantero fija el tubo, el portabrocas intermedio ajusta dinámicamente su posición y el portabrocas trasero tira del tubo para lograr un corte continuo en toda su longitud, eliminando por completo los residuos residuales del tubo. Algunos modelos adoptan tecnología de mandril central de doble cara para mejorar aún más la estabilidad de sujeción y la consistencia del mecanizado.
Sistema de soporte de seguimiento: Los soportes de material de seguimiento servo de varias secciones ajustan la altura en tiempo real durante la operación, evitando eficazmente que el tubo se hunda y se agite y garantiza una precisión de corte estable. La estructura de descarga inclinada automática mejora en gran medida la eficiencia del corte y la continuidad general de la producción.
Capacidad de corte en bisel: Un cabezal de corte en bisel opcional de ±45° está disponible para admitir múltiples tipos de formación de bisel, satisfaciendo completamente diversos requisitos de procesos de soldadura para diferentes piezas de trabajo.
Especificaciones de mecanizado: Admite diámetros de tubos que van desde 10 mm a 530 mm, una longitud máxima de procesamiento de 12 metros y una capacidad de carga de hasta 2000 kg, cubriendo la mayoría de los escenarios de procesamiento de tubos de servicio pesado.
Control inteligente: el sistema de bus inteligente integrado admite carga automática, identificación de cordones de soldadura, anidamiento 3D y otras funciones inteligentes, con una aceleración de respuesta operativa de hasta 0,8G, lo que garantiza un funcionamiento rápido y estable.
Compatibilidad industrial: La máquina es adecuada para cortar tubos redondos, tubos cuadrados, ángulos de acero, vigas en I y otros perfiles de formas especiales. Ofrece un rendimiento excepcional en el procesamiento de alta eficiencia de tubos de paredes gruesas con un espesor de pared de 40 a 350 mm.
Ventajas y Beneficios Económicos
Mecanizado sin stock final: combinando la tecnología de corte inverso con la alimentación de tubos de longitud completa, el equipo logra una tasa de utilización de material cercana al 100 %, lo que reduce los costos integrales de producción en más del 30 %.
Compatible con tubos de servicio pesado: Con una plataforma de máquina de centro de gravedad bajo montada lateralmente, el equipo cuenta con una excelente estabilidad estructural. Es capaz de procesar tubos ultralargos y resistentes, adaptándose perfectamente a las demandas de procesamiento de alto nivel en la construcción naval, la construcción de puentes y otros campos.
